1/6/17

La Dorada como nodo intermodal de carga


Por Gonzalo Duque-Escobar
.

A continuación, algunas consideraciones hidrogeológicas y logísticas de importancia para la navegabilidad del Magdalena y el emplazamiento del puerto intermodal en la Dorada, un escenario estratégico para el transporte intermodal de carga de Colombia, donde además de una plataforma logística se podría emplazar varias plantas de commodities estratégicos.

Para empezar, creo que entre Barranca y La Dorada, en el canal previsto por Cormagdalena de 48 metros de ancho con un dragado de 6 pies, los calados no deberían superar 1,50 metros, lo que permitiría operar botes con 4 pies de calado o sea 1,20 metros, a lo que se sumaría 0,3 metros del cabeceo de los planchones. Si se draga en exceso, al secarse los humedales se generaría un ecocidio con lo cual también se comprometería la economía de los pescadores.

Además, dada la geometría de los meandros y profundidad limitada del cauce, para no adaptar el río a los botes sino lo contrario, además de no excederse en los dragados para no afectar las ciénagas, se sugiere que los radios de curvatura no superaran los 300 metros y que las embarcaciones seleccionadas puedan moverse mínimo a 7 nudos, dado que la velocidad de la corriente es de 3 millas por hora, o sea de 3 nudos; con esto se podría remontar el Magdalena en unos 4 días, ya que si non más lentas, las embarcaciones tardarían dos semanas o más recorriendo los 900 km del río, con lo cual el mayor costo del transporte no haría viable el proyecto.
 .
Imagen: Carga, dragados y y obras previstas para la hidrovía del Magdalena Cormagdalena

En cuanto al volumen de carga que se puede mover, todo depende del arreglo y de lo anterior. Hydrochina había pensado en un remolcador R con cuatro dobles planchones 2P para transportar 10 mil toneladas; esto es (R+2P+2P+2P+2P), lo que supondría importantes economías de escala necesarias, ventaja que no se logra con botes de baja capacidad o muy lentos. Entonces, el problema es que, además del radio de curvatura, los arreglos para 10 mil toneladas al correr el riego de ser muy lentos no resultan económicamente viables. De ahí que Cormagdalena haya bajado a un arreglo (R+2P+2P+2P) para 7200 toneladas, lo que supone un remolcador R con 6 planchones P apareados de dos en dos.

A pesar de lo anterior, si en el peor de los casos podría ser un sistema con botes de 2500 toneladas para satisfacer lo señalado, si es que en costos la economía solo se logra con la mayor rapidez navegando el río, dado que se trata de un remolcador tirando solo dos planchones (R+2P), o de ser posible debería hacerse la operación con un remolcador y cuatro planchones (R+2P+2P) para 5000 toneladas si es que no se excede el radio de curvatura señalado, situación ideal dado que esta fórmula al duplicar la carga baja los costos.

En lo relacionado con el flujo del Magdalena a lo largo del año, señala el Dr. Roy Estrada que el embalse del Quimbo cuya capacidad es de 1.824 millones de metros cúbicos, puede regular el caudal del río en tiempos de sequía. Y en cuanto a los jarillones o diques, para canalizar el río donde la corriente es inestable, dado que no se debe “pelear” con el río, estas costosas obras se deberían evitar al máximo por lo que en su defecto se recomendaría estar dragando el canal.
.
Imagen: Ambientes hidrogeológicos del río Magdalena: llanura de inundación y plegamiento terciario. Fotografías de GDE
.
Ahora, sobre el Puerto Multimodal, ahora que las crecientes señalan la inconveniencia de hacer uso de las llanuras de inundación donde el cauce río es inestable, caso Hda Japón aguas debajo de La Dorada, si la idea es implementar un polígono industrial para plantas minero-energéticas y no un simple patio de contenedores que no genera valor agregado ni empleo calificado, ubicando dichas instalaciones en la orilla del lado del tren, pero aguas arriba del puerto caldense yendo hacia Purnio donde el relieve es ondulado, ya que por la geología el cauce se mantiene estable y el predio estaría en una zona no inundable, ubicación que de paso obligaría a remediar con el dragado de la curva Conejo las inundaciones en Bucamba.

Gracias a que los fletes carreteros con el tren se pueden reducir 3 a 4 veces y con el modo fluvial 6 veces, la solución a los altos costos del transporte de carda desde las zonas mediterráneas de la Región Andina colombiana hasta los mares, se puede resolver implementando un sistema intermodal de carga construyendo el Ferrocarril Cafetero, para articular la hidrovía del Magdalena con el Corredor Férreo del Río Cauca, y extender el ferrocarril desde el Altiplano hasta el KM 41, y desde allí hasta Urabá y Buenaventura.

El corredor férreo salvando la cordillera Central mediante el Túnel Cumanday cruzando las granodioritas estables del Stock de Manizales, detonaría dos plataformas logísticas: una asociada al Puerto Multimodal de La Dorada que beneficiaría a Honda, y otra entre La Virginia y el Km 41. Dichas plataformas logísticas además de pre-consolidar carga de exportación y anticipar las agencias aduaneras reduciendo costos y tiempos de exportación, lo que permitiría captar impuestos de exportaciones, promoverían el desarrollo de sendos polígonos industriales para montar plantas minero-energéticas.

Para dimensionar el impacto económico de ambas plataformas logísticas sobre el PIB regional, basta señalar que los ingresos por impuestos que se generan en Buenaventura, por donde se moviliza el 53% de la carga del país y se exportan unos 550 mil TEU al año de 2,5 millones de TEU que salen de Colombia, suman $5,5 billones anuales. Además. De conformidad con el estudio “Destrabando las arterias” (BID 2010), las exportaciones crecerían tres veces en porcentaje, lo que porcentualmente se economice en el movimiento de las mercancías.
Imagen: Reservas medidas de carbón y red férrea actual y propuesta, en Colombia. USME y Geotrenes.
.
El carbón andino saliendo a Buenaventura, cuyo potencial permitiría exportar hasta 30 mil toneladas por día, sería el puntal para la viabilidad económica del desarrollo ferroviario y el desarrollo de las hidrovías, dos medios que sin carga suficiente no resultan viables. En 2014, la producción nacional superó los 84 millones de toneladas, 93% de ellas concentradas en La Guajira y en Cesar donde la explotación es a gran escala, y 7% en el interior donde se destacaron los distritos carboníferos de Santander, Cundinamarca y Boyacá, y en menor grado Antioquia, todos estos con una minería de corte artesanal.
 .
Al implementar un sistema multimodal de carga en Colombia, articulando el Sistema Ferroviario Central con el Tren de Occidente (integrando de paso la hidrovía del Magdalena al sistema férreo del país), el costo de mover un contenedor desde Bogotá hasta Buenaventura, utilizando los trenes en lugar del modo carretero, pasaría de 2350 dólares a menos de 900 dólares. A esto se suma, la oportunidad de construir un paso interoceánico por el Chocó biogeográfico mediante el Ferrocarril Verde entre Urabá y Cupica complementado con la hidrovía del Atrato, para acceder a la cuenca del Pacífico y llegar al Asia.
.
Al respecto, en el PND 2014-2018, ya se ha incluido por la Comisión Sexta de La Cámara a nombre de la U.N. – SMP Manizales, el perfil del proyecto del Ferrocarril Cafetero, bajo la tesis de que “sin el concurso del sistema férreo, el beneficio de recuperar la navegación en el Magdalena resultaría inocuo”, por lo cual se contempla dicha línea para lograr la articulación del Corredor Férreo del Cauca -extendido a Urabá-, con la Hidrovía del Magdalena, buscando al tiempo la extensión del Tren Andino mediante la recuperación del tren Facatativá – Salgar hasta el Altiplano.
.

IMÁGENES DE COMPLEMENTO


Convoyes portacontenedores navegando el Magdalena. Sin petróleo, para tener carga suficiente, habrá que pensar en la locomotora del carbón andino, o de lo contrario los trenes y las hidrovías no serán rentables. Fuente: PDP-MC y Unipymes.

Meandro “Curva Conejo” en el sector de Bucamba. Se propone un dragado para superarlo e implementar el Puerto Intermodal cerca de Guarinocito. Fuente: Alcaldía de La Dorada.

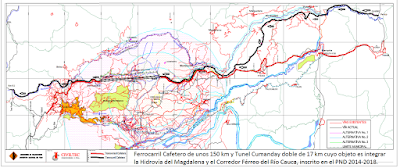

Red férrea andina actual y propuesta para Colombia y “paso” interoceánico Urabá-Cupica. A diferencia del Ferrocarril Chino y del Puerto de Tribugá afectando los Parques Naturales Nacionales de Los Katios y de Utría en su orden, el Ferrocarril Verde que transita por el Urabá antioqueño hasta superar el Tapón del Darién, no lo hace y se complementa con la hidrovía del Atrato.

 Túnel Cumanday doble de 17 km para el Ferrocarril Cafetero y la Transversal Cafetera, conformando el Corredor Bimodal Cafetero. En su defecto, sería un sólo túnel ferroviario de 34 km para cruzar  a menor altura la Cordillera Central por las granodioritas estables del Stock Manizales, para un tren de carga más eficiente. Propuesta U.N.-SMP Manizales.
 .

ENLACES:

Sistema Bimodal Cafetero: ferrocarril y carretera para integrar la Región Andina.
Chinchiná: de frontera a puente integrador.

Gonzalo Duque-Escobar. Profesor Universidad Nacional de Colombia y Miembro de la SMP de Manizales.http://godues.webs.com  Imagen de portada: La Dorada, por Findeter.
